Dualline Armour Joint JC-T -suora liikuntasaumaprofiili

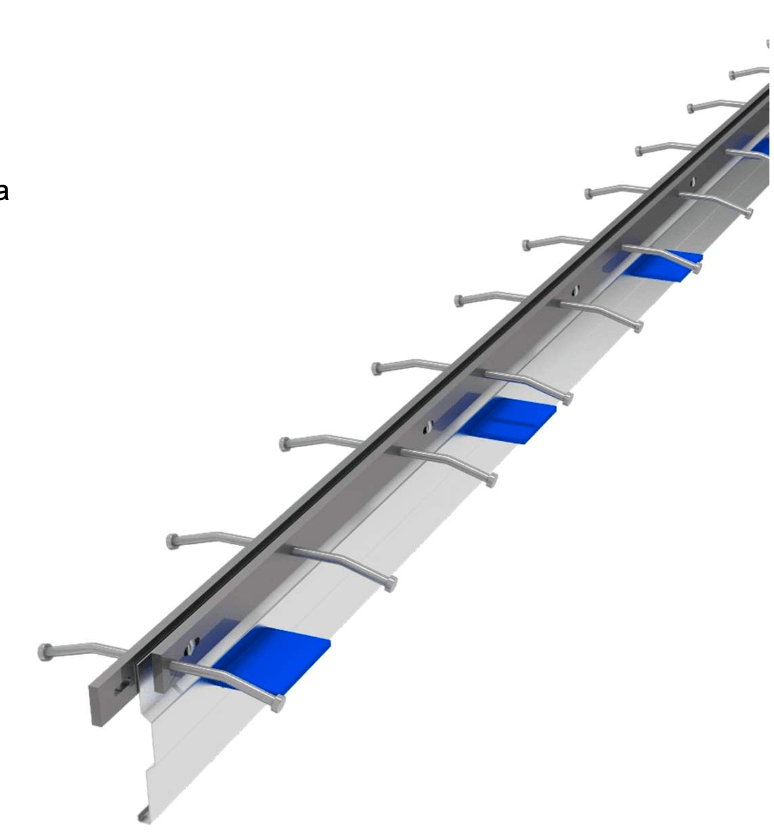

Perinteiset, suorat liikuntasaumat kaikentyyppisille betonilattioille teollisuudessa.

Lataa tuote-esite tästä.

Tapin tyyppi: 5 | 6 | 7 | 8
Näkyvä leveys, W: 21,5 mm
Listan koko, AxB: 10×40 mm
Suurin avautuma, Jwmax: 40 mm
Välistys, x/c: 600 mm
Pituus, L: 3000 mm

Osasto: Dualline-liikuntasaumalaitteet Tuotetunnus (SKU): 680X Avainsana tuotteelle dualline

Tuotetunnus	Nimike	Profiilikorkeus, Hp (mm)	Laatan paksuus, Hc (mm)	Tapin syvyys C (mm)
6800	Dualline JC-S-10-90	90	100-110	50	Tuote on jo tarjouspyynnössä Näytä tarjouspyyntö
6801	Dualline JC-S-10-110	110	115-130	55	Tuote on jo tarjouspyynnössä Näytä tarjouspyyntö
6802	Dualline JC-S-10-130	130	135-150	65	Tuote on jo tarjouspyynnössä Näytä tarjouspyyntö
6803	Dualline JC-S-10-150	150	155-160	80	Tuote on jo tarjouspyynnössä Näytä tarjouspyyntö
6804	Dualline JC-S-10-160	160	165-180	80	Tuote on jo tarjouspyynnössä Näytä tarjouspyyntö
6805	Dualline JC-S-10-180	180	185-210	90	Tuote on jo tarjouspyynnössä Näytä tarjouspyyntö
6806	Dualline JC-S-10-210	210	215-240	105	Tuote on jo tarjouspyynnössä Näytä tarjouspyyntö
6807	Dualline JC-S-10-240	240	245-275	120	Tuote on jo tarjouspyynnössä Näytä tarjouspyyntö
6808	Dualline JC-S-10-280	280	285-300	140	Tuote on jo tarjouspyynnössä Näytä tarjouspyyntö

Kuvaus
Lisätiedot

Kuvaus

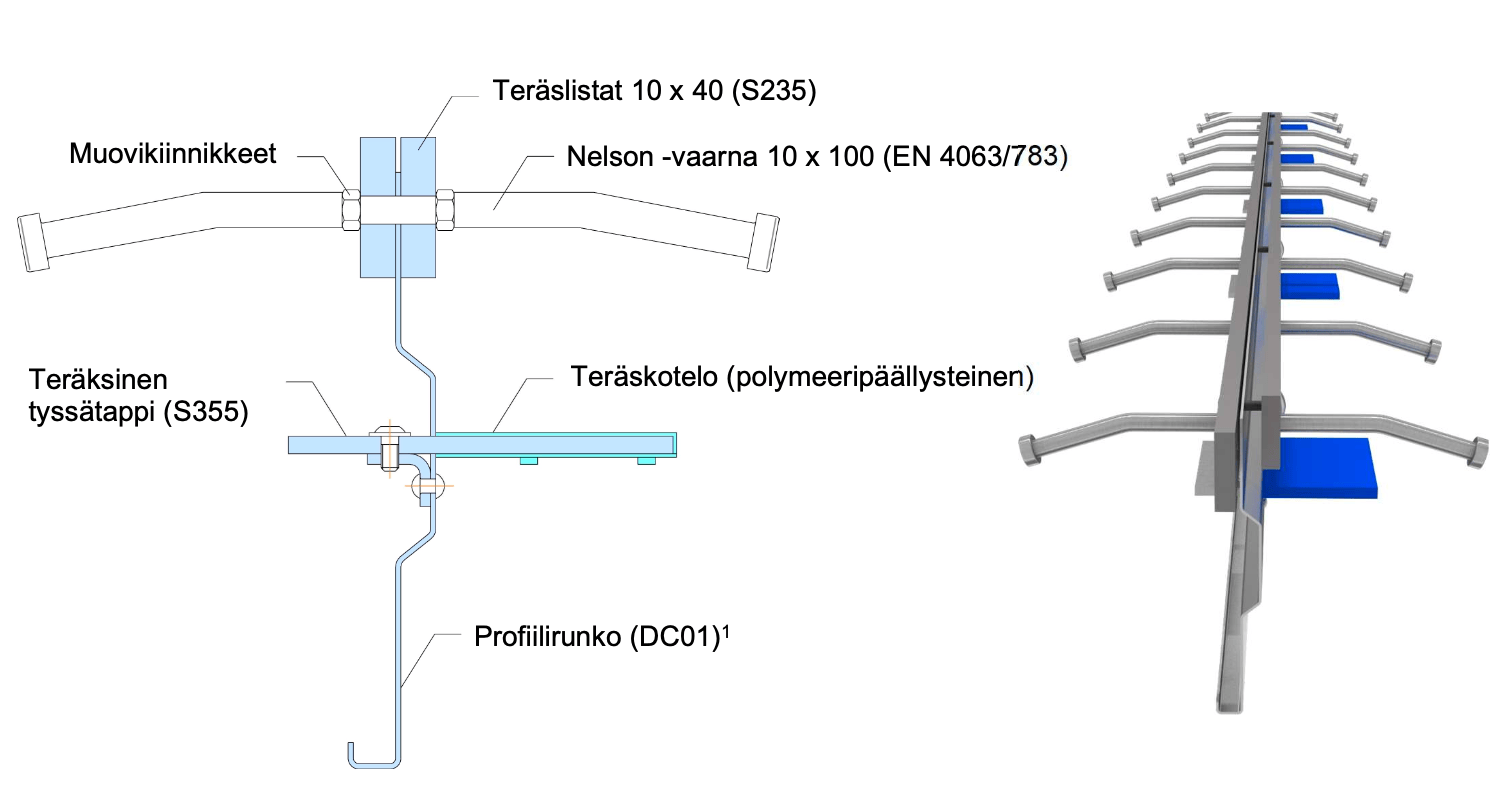

Kuormansiirtojärjestelmä, joka koostuu erityisistä tyssätapeista ja liukuvasta teräskotelosta. Perustuu Concrete Societyn tekniseen raporttiin 34, versio 4, kohta 6.5

Profiili on valmistettu standardin EN 1090-2 mukaisesti ja täyttää kaikki kansainväliset standardit.

Vaarnat on hitsattu kaarihitsaustekniikalla EN 4063 -standardin mukaisesti (prosessi 783).

Profiilin päärungon omega-muoto1 moninkertaistaa rakenteen jäykkyyden pituussuunnassa, mikä estää profiilia taipumasta betonitäytössä.

Profiili soveltuu kaikentyyppisille teollisuuslattioille ja kuormille kevyistä henkilöautoista raskaisiin trukkeihin.

Tyssätappien koko mahdollistaa jopa 40 mm:n liitoksen.

Lisätiedot

Nimike	Dualline JC-S-10-90, Dualline JC-S-10-110, Dualline JC-S-10-130, Dualline JC-S-10-150, Dualline JC-S-10-160, Dualline JC-S-10-180, Dualline JC-S-10-210, Dualline JC-S-10-240, Dualline JC-S-10-280
Profiilikorkeus, Hp (mm)	90, 110, 130, 150, 160, 180, 210, 240, 280
Laatan paksuus, Hc (mm)	100-110, 115-130, 135-150, 155-160, 165-180, 185-210 , 215-240, 245-275, 285-300
Tapin syvyys C (mm)	50, 55, 65, 80, 90, 105, 120, 140
